CADprofi HVAC & Piping

Programmet hjælper med at designe opvarmning, vand og spildevand, gas, medicinsk, brandsikkerhed, ventilation, klimaanlæg, køling, teknologiske og andre installationstyper både i byggeri og industri.

Intelligent indsættelse af symboler og objekter, automatisk tegning af installationsvisninger, oprettelse af specifikationer og biblioteker af kendte producenter er kun nogle af fordelene ved applikationen.

Key features

  • Nem udgave af P & ID-ordninger, opvarmning, vand og spildevandsdiagrammer, planlægning af planer, tværsnit og andre installationsvisninger.
  • Intelligente symboler, der automatisk kan indsættes i linjer, linjeskift eller til enhver tid. Yderligere muligheder, der tillader for eksempel til samtidig indsættelse af flere symboler, accelererer meget arbejde.
  • Multivariante symboler, der giver mulighed for nem konfiguration af afstengnings- eller reguleringsventiler, aktuatorer, forbindelser, distributører, stigerør osv.
  • Hurtig udgave af ordninger med mulighed for at bruge symboler inverterende muligheder (f.eks. Ændring af overløbsretning), symboler zoomning, smart kopiering, ændring af symboler, sletning af symboler fra linjer mv.
  • Skematiske linjer, der kan trækkes i bundter. Linjer kan tildeles med nogen mærker, deres type og størrelse kan også bestemmes. Yderligere muligheder, der giver mulighed for øjeblikkelig forbindelse med andre objekter eller anker.
  • Visualisering af typen af ​​linjer, der letter passende projekt forberedelse.
  • Foruddefinerede dele af diagrammer, varmekredse mv. Med mulighed for at gemme dine egne diagrammer.
  • Tegning isometri og dimetri med automatisk konvertering af standard symboler og brugersymboler til isometrisk visning.
  • Hydrauliske beregninger, valg af ledningslængde og automatisk tegning af varme- og varmtvandsstrengdiagrammer i KaMo / Delta-biblioteker.
  • Tegning af virkelige udsnit af rør og ventilationskanaler med automatisk indsættelse af passende armaturer med mulighed for senere udgave.
  • Mulighed for at tegne installationssekvenser med forskydning og med mulighed for at definere kanten (midten, venstre, højre), som gør det lettere at tegne fx langs vægge eller andre installationer.
  • Hurtig tegning af installationssekvenser langs den angivne linje (mulighed for at ændre linjer i rørledninger eller ventilation).

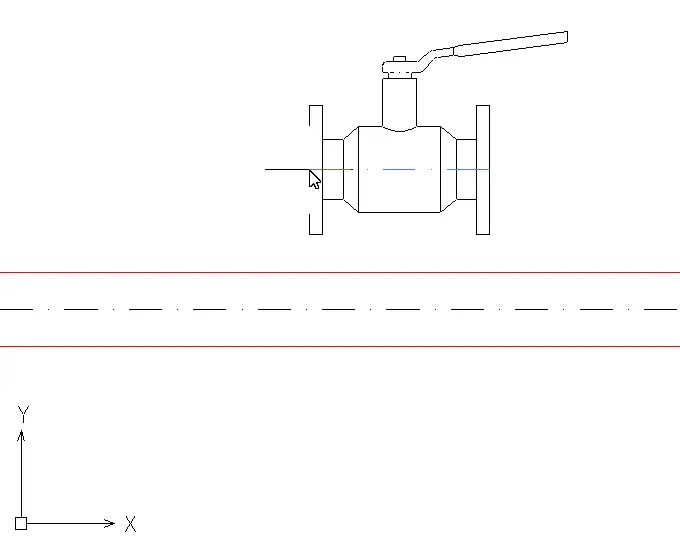

  • Parametrisk armatur og andre installationsgenstande med automatisk indsættelse i rørledninger eller ventilation. Under indsættelsen af ​​parametriske objekter til projektet er det muligt at vælge standardstørrelser eller selvdefinere og gemme brugerens egne dimensioner og typer. Programmet tillader også brugeren at importere dwg- eller dxf-filer, der er blevet downloadet fra fabrikantens hjemmesider.
  • Automatisk tilslutning af linjer til objekter og tilslutning af kanaler og rør ved hjælp af forskellige stik.
  • Nem udgave af installationsvisninger, herunder: installationsisolering, opdeling af rørledninger og kanaler i segmenter, ændring af rørets og kanalernes tværsnit, ændring af beslagets dimension mm.

Flere Key features

  • System af stål (svejset, flanger og gevind), kobber, plast, presset, spildevand og andre rør og fittings i skematiske, generelle og detaljerede visninger.
  • Oprettelse af faktura / specifikationer med angivelse af specifikationer for præfabrikerede ventilationsinstallationer med beregning af kanaler og fittings i overensstemmelse med gældende standarder.
  • Already forberedt elementer fra de kendte producenter, herunder KSB, Vaillant, Gestra, Salmson, Wavin, Viessmann, Wilo, Reflex og mange flere.
  • Design er lavet i overensstemmelse med designernes vaner og krav.
  • Metriske eller kejserlige enheder til rådighed.
  • Værktøjer til fuld beskrivelse og projekter detaljeret.
  • Automatisk nummerering af objekter.
  • Et system med hurtig søgning af produkter i databasen.
  • Adgang til CAD biblioteker fra mange verdenskendte producenter.
  • Mulighed for at vigtige og føje til programbrugerens egne symboler eller objekter.
  • Automatisk lagerstyring og udskrivningstilstande giver brugeren mulighed for at opnå udskrifter med foruddefineret linjetykkelse, farver osv.
  • Mulighed for at definere listen over “favoritter”, der giver mulighed for at arbejde i overensstemmelse med brugervaner og præferencer.
  • Mulighed for at tilføje dine egne oversættelser eller ændre den terminologi, der bruges i programmet.
  • Smart indsættelse af genstande med mulighed for at vedhæfte dem til andre genstande ved hjælp af “one-click” -teknologien.
  • Intelligente kommandoer, der gør det muligt at udføre hurtige redigeringsoperationer på symboler og objekter direkte på tegningen.
  • Mulighed for at lave diagrammer, flowdiagrammer, teknologiske og funktionelle ordninger, algoritmer.
  • Mulighed for at oprette en faktura og specifikationer, som enten kan udskrives eller eksporteres til flere formater, herunder pdf, rtf (doc), xls, xml, csv, html og meget mere.
  • Automatisk oprettelse af grafiske legender.
  • On-line hjælp med mange illustrationer og eksemplariske videoer, der forklarer i detaljer hvordan du bruger programmet.
  • On-line opdateringssystem.

CP-Producenter

Adgang til biblioteker fra mange kendte el- og HVAC- og rørfabrikanter.

CP-Symbols

Et sæt CAD-symboler fra forskellige brancher.

Mulighed for at købe et enkelt bibliotek, hele filial-serien eller et helt sæt (Suite).

Kompatibilitet med de nyeste CAD-programmer.
Mulighed for at oprette specifikationer.

CADprofi

  • Et omfattende program, der hjælper med at designe.
  • Acess til biblioteker af kendte producenter.
  • Udvidet indhold af symbolbiblioteker og parametriske objekter fra mange standarder.
  • Udformning af evakuering, brand- og sikkerhedsplaner.
  • Mulighed for at udvide databaserne alene.
  • Værktøjer til fuld beskrivelse og projektdetaljer.
  • Kompatibilitet med de nyeste CAD-programmer.
  • Udvidet specifikation skaber.
  • Yderligere udgave kommandoer.
