CP-Symbols Mechanical

CP-Symboler Mekanisk Serie indeholder et grundlæggende bibliotek til symboler og standardiserede elementer, der anvendes i mekaniske projekter.
CP-Symboler Mekanisk Serie består af fem biblioteker. Hvert bibliotek kan købes separat, som en serie eller i en CP-Symbols Suite-pakke.



Tilbud:

Prisen for en serie er 415 DKK.
Køb alle serier af Mechanical for kun 825 DKK – Normalpris 2065 DKK.

Køb CP-Symbol Suite komplet inkl. CP-symboler HVAC & piping-serie, CP-symboler Elektrisk serie, CP-symboler Mekanisk serie og CP-symboler Arkitektonisk for kun 1650 DKK – Normalpris: 8250 DKK. (alle priser excl. moms).

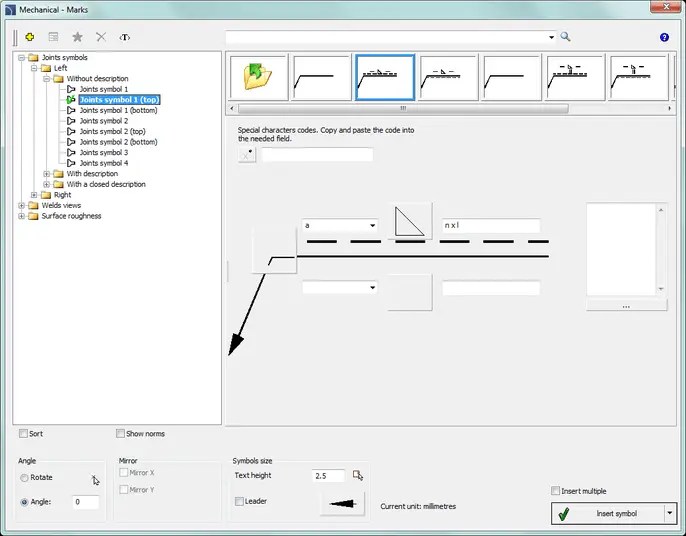

CADprofi symbol libary Mechanical

Mekanisk – Standardiserede biblioteker har de vigtigste elementer fra nationale og internationale standarder, herunder:
 bolte, møtrikker, nøgler, kiler, lejer og andet.

I Mekanisk – Standardiseret Bibliotek findes følgende symbolkategorier:

  • ISO (bolte, skiver, møtrikker, forsænkninger, huller (gennem) til skruer og bolte, tapede huller, skruer, nitter, stifter, parallelle nøgler, nøgler, rullelejer, spændepind, splitstift)
  • ANSI (bolte, skiver, møtrikker)
  • ASME (bolte, skiver, møtrikker)
  • EN (bolte, skiver, møtrikker, huller (igennem) til skruer og bolte, tapede huller, skruer, stifter, spidsstifter, splitstift)
  • DIN (bolte, spændeskiver, møtrikker, forsænkninger, huller (igennem) til skruer og bolte, tapede huller, skruer, nitter, akselkrave, stifter, parallelle nøgler, nøgler, rullelejer, spændepind, spidsstifter, skruestik, smøremidler ),
  • PN (bolte, spændeskiver, møtrikker, forsænkninger, huller (gennem) til skruer og bolte, tapede huller, skruer, nitter, akselkraver, stifter, parallelle nøgler, nøgler, rullelejer, spidsstifter, splitstift, skruestik, smøremidler ),
  • GOST (bolte, skiver, møtrikker, skruer, huller (igennem) til skruer og bolte, tapede huller, skruer, nitter, stifter, parallelle nøgler, nøgler, rullelejer, spidsstifter, splitstift, smøremidler)
  • Generelle (skruetilslutninger).

Mekanisk – Stålformer bibliotek har de vigtigste formprofiler, der bruges i konstruktioner, herunder: former,
  C-former, T-former og mere.

I biblioteket Mekanisk – Stålformer kan følgende symbolkategorier findes:

  • ASTM (for eksempel L-formede lige vinkler ASTM, W-form ASTM),
  • DIN (stålformer – flade stænger, L-former, U-former, T-former, Z-former, I-former, hule profiler, stålstænger, stålstænger, stålrør)
  • EN (stålformer – flade stænger, L-former, T-former, hule profiler, stålstænger, stålstænger, stålrør)
  • PN (stålformer – flade stænger, L-former, U-former, T-former, Z-former, I-former, hule profiler, stålstænger, stålstænger, stålrør)
  • GOST (stålformer – flade stænger, L-former, U-former, I-former, hule profiler, stålstænger).
CADprofi symbol libary Mechanical
CADprofi symbol libary Mechanical

Mekanisk – Hydraulik- og pneumatikbiblioteket har grundlæggende symboler, der anvendes i tegninger af det hydrauliske og pneumatiske system
 ordninger.

I Mekanisk – Hydraulik og pneumatikbiblioteket findes følgende symbolkategorier:

  • Hydraulik – grafiske symboler (grundlæggende symboler, kryds, styringsmetoder, energikonvertering og opbevaring, energikontrolregulering, pendlingsventiler, trykreguleringsventiler, flowreguleringsventiler, balsam, måleinstrumenter og indikatorer)
  • Pneumatik – grafiske symboler (grundlæggende symboler, kryds, hurtigvirkende koblinger, roterende forbindelser, styringsmekanismer, energikonvertering og -lagring, energilagring, retningskontrolventiler, skibsventiler, trykreguleringsventiler, flowreguleringsventiler, klimaanlæg, varmevekslere, måleinstrumenter og indikatorer)
  • Implementering af mekanismesymboler og kontrolmetoder (overbelastningsbeskyttelse)
  • Symboler, der identificerer retningen af ​​cirkulation, bevægelse og lokalisering af strømmen,
  • Systemer logiske væsker – elementer af binær logik (A og B stilarter),
  • Grundlæggende symboler,
  • Blok symboler (for eksempel tre strømningsveje, fire strømningsveje).

Flowcharts og diagrammer bibliotek indeholder symboler, der bruges i blokkeordninger i mange grene.

I Flowcharts og Diagrambiblioteket findes følgende symbolkategorier:

  • Algoritmer (grundlæggende symboler, sløjfer og databehandling, input / output enheder, lagring og hukommelse, bestem forholdet yderligere)
  • Funktionelle diagrammer (symboler – fx handling, indledende trin, rækkefølge; diagrammer funktion – fx forbindelse, frakobling, puls timer)
  • Netværk (computernetværk – fx scanner, udgang, computer terminal, netværksplacering, servere, servere monteret i stativer, andet – fx fax, mobiltelefon)
  • BPMN – Notering af forretningsprocessmodellering (arrangementer, gateways, aktiviteter, aktivitetsmarkører, opgavetyper, data),
  • Personer,
  • Andre (for eksempel pile, krydsninger)
  • entitetsforhold (fx 1 til mange, 0 til 1)
  • eksempler (netværksskema, algoritme for kvadratisk ligning, funktionsskema, flowchart: elektrisk, blokschemat teknologisk, BPMN-skema).
CADprofi symbol libary Mechanical
CADprofi symbol libary Mechanical

CP-Symbols-programmet indeholder også generelle kommandoer:

  • Linjer (rør, kanaler, kabler) – denne funktion gør det muligt at tegne enkeltlinje-linjer i et skematisk billede.
  • Rammer og tabeller – indeholder et bibliotek med grundlæggende rammer og tegningstabeller.
  • Attributter og beskrivelser – bruges til at redigere attributværdier for et eller flere symboler.
  • Materialeblad – bruges til at oprette specifikationer fra elementer, der anvendes i tegningen.

CP-Producenter

Adgang til biblioteker fra mange kendte el- og HVAC- og rørfabrikanter.

CP-Symbols

Et sæt CAD-symboler fra forskellige brancher.

Mulighed for at købe et enkelt bibliotek, hele filial-serien eller et helt sæt (Suite).

Kompatibilitet med de nyeste CAD-programmer.
Mulighed for at oprette specifikationer.

CADprofi

  • Et omfattende program, der hjælper med at designe.
  • Acess til biblioteker af kendte producenter.
  • Udvidet indhold af symbolbiblioteker og parametriske objekter fra mange standarder.
  • Udformning af evakuering, brand- og sikkerhedsplaner.
  • Mulighed for at udvide databaserne alene.
  • Værktøjer til fuld beskrivelse og projektdetaljer.
  • Kompatibilitet med de nyeste CAD-programmer.
  • Udvidet specifikation skaber.
  • Yderligere udgave kommandoer.
