CP-symboler HVAC & Piping-serien indeholder et bibliotek med symboler og genstande, der anvendes i sanitære og industrielle installationsprojekter.
CP-Symboler HVAC & Piping Series består af fem biblioteker. Hvert bibliotek kan købes separat, som en serie eller i en CP-Symbols Suite-pakke.
Interesseret i symbolbibliotek – vælg produktet herunder for at købe det.
CP-symboler HVAC & piping – generelle symboler
CP-Symboler HVAC & Piping – Industrielle systemer
CP-symboler HVAC & piping – Radiatorer, objekter
CP-symboler HVAC & piping – ventilation
CP-symboler – Flowcharts og diagrammer
CP-symboler HVAC & piping-serie (omfatter alle 5 biblioteker)
CP-Symbols Suite (indeholder alle 4 serier)
VVS – Generelle symboler bibliotek besidder de vigtigste symboler, der anvendes i opvarmning, vand, spildevand, brandsikkerhed og andre teknologiske
installationer.
I HVAC – General symbolbiblioteket findes følgende symbolkategorier:
- Armatur (fx ventiler, pumper, reduktionsmidler, filtre, dampfælder, haner)
- køle-,
- forbindelser (fx faste punkter, forbindelser, led)
- linjer (fx portventiler, reduktionsorganer, linieendinger),
- vinkelarmatur,
- sensorer, kontrol (fx termometre, udetemperaturfølere, manometre),
- udstyr (fx koblinger, varmevekslere, membranaktuatorer),
- brandbeskyttelse (fx hydranter, sprøjte oversvømmelsessystemer, sprinklere),
- genstande (fx drikkevandvarmere, membranudvidelsestanke, kedler)
- husholdningsartikler,
- stigerør (fx ventilationsstigerør, renseanlæg)
- forhandlere,
- mærker (fx niveau, hældningssymboler, overløbsperler, pile, rutebetegnelser),
- spildevand (fx portventiler, linieender)
- andre (for eksempel pile, inspektionsbriller, overløbspiler, bøjninger).
HVAC – Industrielle systembibliotek besidder de vigtigste symboler, der anvendes i industriinstallationsordninger og P & ID-ordninger.
I HVAC – Industrielle systembibliotek findes følgende symbolkategorier:
- industrielle systemer (anker og udstyr, udstyr, måleinstrumenter, andre)
- P & ID-tegn – ISO 3511 og DIN 19 227 (standard med fast længde, udvidet med en ekstra etiket, udvidet med valgfri etiket, justeringsniveau, trykregulator, andet)
- processtyring – ISO 3511 og DIN 19 227 (sensorer, transducere, controllere, aktuatorer, aktuatorer og tilbehør, justering af enheder, omdannelse af analogt signal, indvirkning af det binære signal i en analog, andre)
- rørledninger – DIN 2429 (ledninger, tilslutninger og armaturer, almindelig armatur, flangearmatur, svejset armatur, sokkelarmatur, sugesvejset armatur, gevindarmatur, aktuatorer, andet udstyr)
- vacuumtechnik – DIN 28401 (for eksempel vakuumpumper, kondensatfælder, koldfælder, vakuummålere),
- ANSI / ISA-5.1-standard (P & ID-tegn, målesymboler: primære elementer, målesymboler: sekundære instrumenter, instrument til proces- og udstyrstilslutninger, instrument til instrumentforbindelser, aktiveret slutbetjeningselement symbol, kontrolventilfejl og deaktiveret positionsindikationer, funktionsdiagrammer, binære logiske symboler, elektriske skematiske symboler, ANSI / ISA 1992 symboler),
- ANSI symboler (udvekslere, pip, tanke og skibe, pumpe og blæser, strømningselementer, armatur, ventiloperatører, udstyr, andre)
- NORSOK symboler (fx aksiale ventilatorer, grilldiffusorer, udvekslingskøler, tanke).
HVAC – Radiatorer, objekter bibliotek indeholder sanitære udstyr, radiatorer og andre objekter, der anvendes i planer og strengdiagrammer.
I HVAC – Radiators, objekts bibliotek kan følgende symbolkategorier findes:
- VVS-objekter (øverste og forreste visning er tilgængelige),
- vandhaner,
- brandbeskyttelse (fx hydranter, sprinklere – øverste og forreste udsigt er tilgængelige)
- Husholdningsapparater (øverste og forreste udsigt er til rådighed),
- radiatorer (planer og skemaer er tilgængelige)
- Apparater (fx kedler, varmtvandsbeholdere, åbne forlængetanke – plan, front og sidevisninger er tilgængelige).

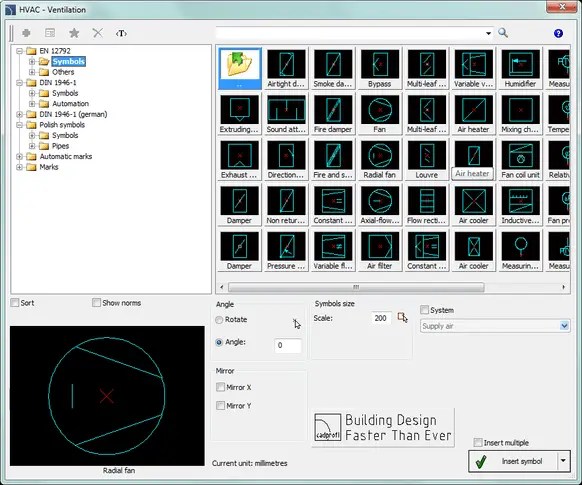

VVS – Ventilationsbibliotek har en database med grundlæggende symboler, der anvendes i ventilation og luftkonditioneringsinstallationer af PN og DIN
standarder.
I VVS – Ventilationsbiblioteket findes følgende symbolkategorier:
- EN 12792 (symboler – fx ventilatorer, spjæld, luftvarmere, luftkøler, andre – fx udsalgssteder, vejrbeskyttelsesgitter, varmevekslere),
- DIN 1946-1 (symboler, automatisering)
- polske symboler (symboler – fx filtre, varmeapparater, dæmpere, luftanemostater)
- automatiske mærker (fx objektdimension, rektangulært kanal tværsnit, cirkulær kanal etiket)
- mærker (fx flowlabel, overløbspil).
Flowcharts og diagrammer bibliotek indeholder symboler, der bruges i blokkeordninger i mange grene.
I Flowcharts og Diagrambiblioteket findes følgende symbolkategorier:
- Algoritmer (grundlæggende symboler, sløjfer og databehandling, input / output enheder, lagring og hukommelse, bestem forholdet yderligere)
- Funktionelle diagrammer (symboler – fx handling, indledende trin, rækkefølge; diagrammer funktion – fx forbindelse, frakobling, puls timer)
- Netværk (computernetværk – fx scanner, udgang, computer terminal, netværksplacering, servere, servere monteret i stativer, andet – fx fax, mobiltelefon)
- BPMN – Notering af forretningsprocessmodellering (arrangementer, gateways, aktiviteter, aktivitetsmarkører, opgavetyper, data),
- Personer,
- Andre (for eksempel pile, krydsninger)
- Entitetsforhold (fx 1 til mange, 0 til 1)
- Eksempler (netværksskema, algoritme for kvadratisk ligning, funktionsskema, flowchart: elektrisk, blokschemat teknologisk, BPMN-skema).
CP-Symbols-programmet indeholder også generelle kommandoer:
- Linjer (rør, kanaler, kabler) – denne funktion gør det muligt at tegne enkeltlinjelinjer i et skematisk billede.
- Rammer og tabeller – indeholder et bibliotek med grundlæggende rammer og tegningstabeller.
- Attributter og beskrivelser – bruges til at redigere attributværdier for et eller flere symboler.
- Materialeblad – bruges til at oprette specifikationer fra elementer, der anvendes i tegningen.
CP-Symbols
Et sæt CAD-symboler fra forskellige brancher.
Mulighed for at købe et enkelt bibliotek, hele filial-serien eller et helt sæt (Suite).
Kompatibilitet med de nyeste CAD-programmer.
Mulighed for at oprette specifikationer.
CADprofi
- Et omfattende program, der hjælper med at designe.
- Acess til biblioteker af kendte producenter.
- Udvidet indhold af symbolbiblioteker og parametriske objekter fra mange standarder.
- Udformning af evakuering, brand- og sikkerhedsplaner.
- Mulighed for at udvide databaserne alene.
- Værktøjer til fuld beskrivelse og projektdetaljer.
- Kompatibilitet med de nyeste CAD-programmer.
- Udvidet specifikation skaber.
- Yderligere udgave kommandoer.
