CP-Symbols Architectural

CP-Symboler Architectural Series indeholder et bibliotek af symboler og genstande anvendt i arkitektoniske projekter.
CP-Symboler Architectural Series består af fem biblioteker. Hvert bibliotek kan købes separat, som en serie eller i en CP-Symbols Suite-pakke.

Tilbud:

Prisen for en serie er 415 DKK.
Køb alle serier af Architectural  for kun 825 DKK – Normalpris 2065 DKK.

Køb CP-Symbol Suite komplet inkl. CP-symboler HVAC & piping-serie, CP-symboler Elektrisk serie, CP-symboler Mekanisk serie og CP-symboler Arkitektonisk for kun 1650 DKK – Normalpris: 8250 DKK.
Alle priser excl. moms.

CP-Symbols Architectural Series

Arkitektonisk – Woodworks (træ) bibliotek besidder de vigtigste bygningselementer (vinduer og døre), der anvendes til udformning af planer og
  stigninger.

I Arkitektonisk – Woodworks biblioteket findes følgende symbolkategorier:

  • Windows (både plan og visning er tilgængelige f.eks. Vinduer – enkelt, dobbelt og tredobbelt),
  • Døre (plan – f.eks. Indgangsdøre, indvendige døre, udsigt – udvendige, indvendige, balkon).

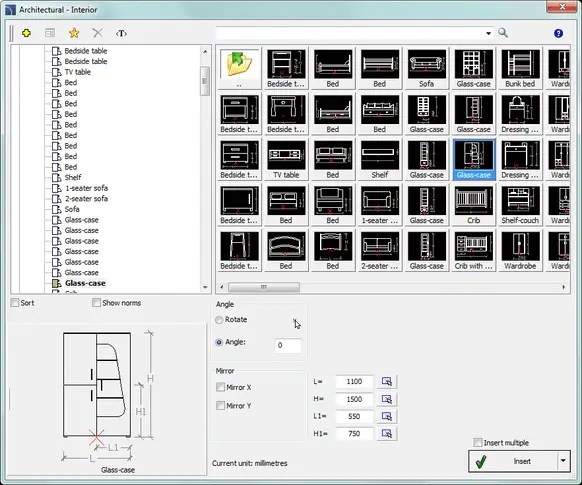

Arkitektonisk – Interiør bibliotek besidder elementer af indvendige møbler, herunder: møbler, redskaber, husholdningsapparater, culverts og andet.

I Arkitektonisk – Interiørbiblioteket findes følgende symbolkategorier:

  • Generelle møbler (Top og front figurer er tilgængelige – fx senge, garderobeskabe, frysere).
  • køkkenudstyr (Top og front figurer er tilgængelige – fx væghylder, kommoder)
  • Badeværelsesudstyr (Top og front figurer er tilgængelige – fx håndklædestænger, badevifte, toiletbørster),
  • Belysning (Top og front figurer er tilgængelige – fx væglamper, vedhængslamper, arbejdslamper),
  • Andet udstyr (Top og front figurer er tilgængelige – fx tæpper, vaser, pejse, befugtere).
  • Møbler og udstyr (Top og front figurer er tilgængelige – fx tv’er, tv-hylder).
  • Sæt møbler (for eksempel bord med stole, skrivebord med sæde).
  • badeværelse-køkkenindretninger (fx flush toilets, urinals).
  • Badeværelse-køkkenarmaturer (Andet, Top og front er tilgængelige – fx bade, bruser, håndvaske, bidet).
  • Husholdningsapparater (Top og front figurer er tilgængelige – fx kogeplader, køleskabe).
  • brandsikkerhed (fx hydranter).
  • Kabler, kanaler,
  • planter (Top og front figurer er tilgængelig for: potteplanter, roser, stauder, nåletræer og buske, løvfældende buske).
CP-Symbols Architectural Series interior
CP-Symbols Architectural Series

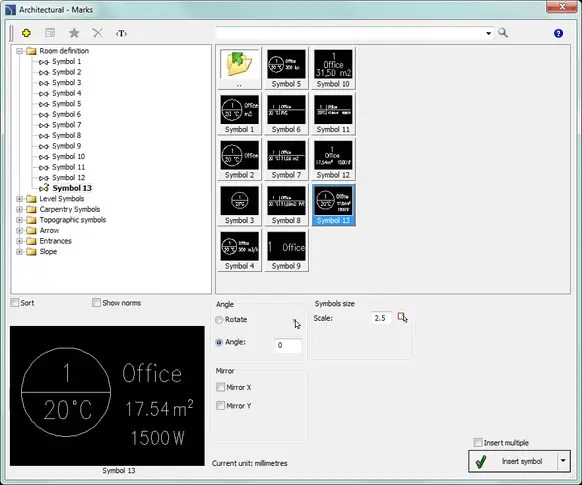

Arkitektonisk – Marks bibliotek besidder de vigtigste mærker anvendt i arkitektoniske tegninger, herunder: rummærker, træværk mærker mv.

I Arkitektur – Marks biblioteket findes følgende symbolkategorier:

  • Rumdefinition
  • Niveau symboler,
  • Tømrer symboler,
  • Topografiske symboler,
  • Pile,
  • Indgange (fx indgang placeret på jordoverfladen eller derover, indgang placeret under jordoverfladen).
  • Skråninger.

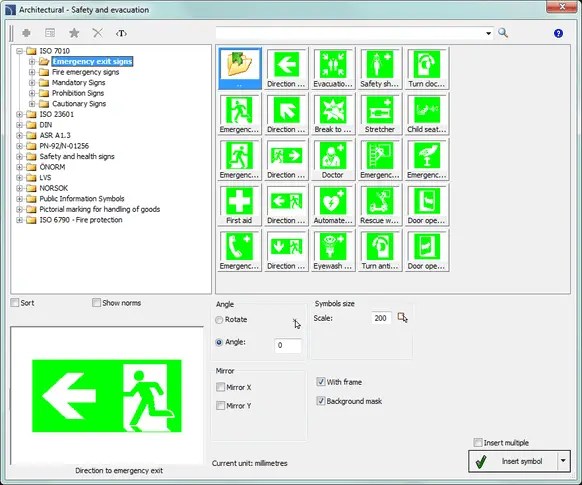

Arkitektonisk – Sikkerheds- og evakueringsbibliotek besidder symboler, der anvendes på evakueringsplaner og sundheds- og sikkerhedssymboler.

I Arkitektur – Sikkerheds- og evakueringsbiblioteket findes følgende symbolkategorier:

  • ISO 7010 (nødsignal, brandlys, obligatoriske tegn, forbudskilt, advarselsskilte).
  • ISO 23601 (fx adfærd i tilfælde af brand, adfærd i tilfælde af uheld).
  • DIN (forbudskilt, obligatoriske tegn, advarselsskilte, nødafgangskilt, brandlys, DIN 4066, skilte til transport af farligt gods og førstehjælp).
  • ASR A1.3 (for eksempel tabel A3, tabel A4, legender).
  • PN-92 / N-01256 (brandvarsler, evakuering, sikkerheds- og sundhedsskilt, brandbeskyttelsesforanstaltninger),
  • Sikkerheds- og sundhedsskilt (tegn til transport af farligt gods og førstehjælp).
  • ÖNORM,
  • LVS (forbudskilt, advarselsskilte, nødsituationskort, brandlys og forbudskilt, obligatoriske tegn, andre)
  • NORSOK (sikkerhedsskilt, brandskilt, advarselsskilte, informationsskilte, forbudskilt, obligatoriske tegn, advarselsfaremærker, andre)
  • Offentlige informationssymboler (fx tankstationer, tætte / åbne sikkerhedsstænger, stolelifte),
  • Billedmærkning til håndtering af varer (for eksempel tilladelig stablingsbegrænsning),
  • ISO 6790 – Brandbeskyttelse (symboler, beskrivelser, yderligere symboler kun for Polen).
CP-Symbols Architectural Series evacuation
CP-Symbols Architectural Series diagrams

Flowcharts og diagrammer bibliotek indeholder symboler, der bruges i blokkeordninger i mange grene.

I Flowcharts og Diagrambiblioteket findes følgende symbolkategorier:

  • Algoritmer (grundlæggende symboler, sløjfer og databehandling, input / output enheder, lagring og hukommelse, bestem forholdet yderligere)
  • Funktionelle diagrammer (symboler – fx handling, indledende trin, rækkefølge; diagrammer funktion – fx forbindelse, frakobling, puls timer)
  • Netværk (computernetværk – fx scanner, udgang, computer terminal, netværksplacering, servere, servere monteret i stativer, andet – fx fax, mobiltelefon)
  • BPMN – Notering af forretningsprocessmodellering (arrangementer, gateways, aktiviteter, aktivitetsmarkører, opgavetyper, data),
  • Personer,
  • Andre typer (for eksempel pile, krydsninger)
  • Entitetsforhold (fx 1 til mange, 0 til 1)
  • Eksempler (netværksskema, algoritme for kvadratisk ligning, funktionsskema, flowchart: elektrisk, blokschemat teknologisk, BPMN-skema).

CP-Symbols-programmet indeholder også generelle kommandoer:

  • Linjer (rør, kanaler, kabler) – denne funktion gør det muligt at tegne enkeltlinje linjer i et skematisk billede.
  • Rammer og tabeller – indeholder et bibliotek med grundlæggende rammer og tegningstabeller.
  • Attributter og beskrivelser – bruges til at redigere attributværdier for et eller flere symboler.
  • Materialeblad – bruges til at oprette specifikationer fra elementer, der anvendes i tegningen.
