iCADMac Features

PDF Export

PDF-formatet er meget praktisk til offentliggørelse af dokumenter, der kan læses gennem Acrobat Reader®. Acrobat Reader er et gratis værktøj, der findes på de fleste pc’er og frit tilgængeligt til download på internettet. iCADMac opretter PDF-filer, der svarer til de visninger, der er valgt til udskrivning. Du kan levere dine tegninger til kunder og leverandører ved hjælp af dette nemme og pålidelige format.®

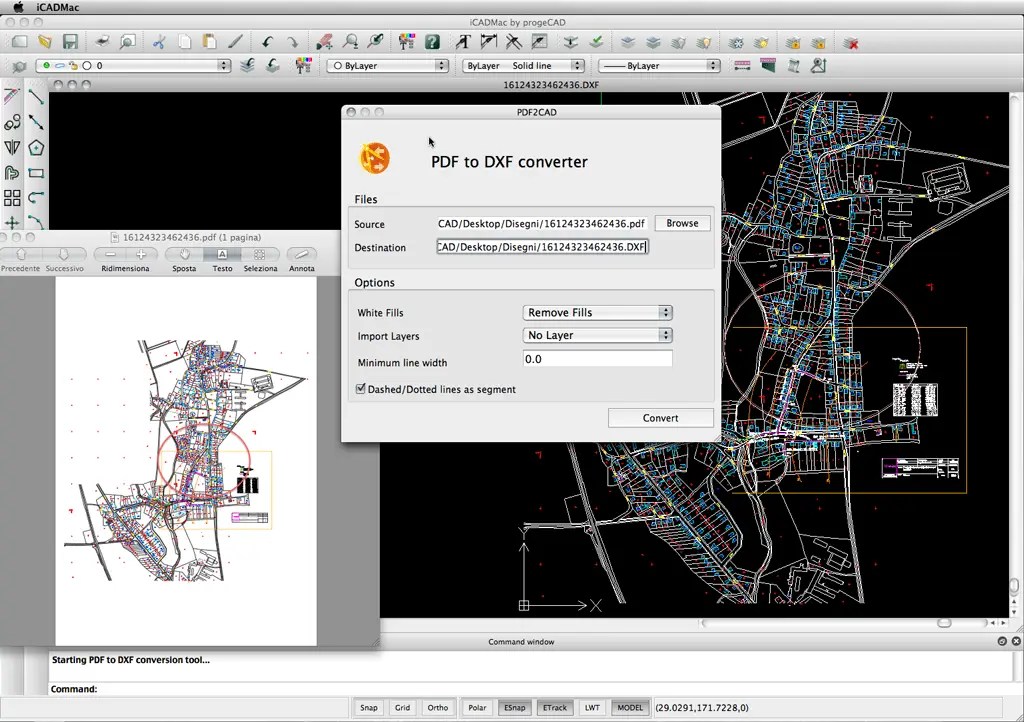

PDF IMPORT

Takket være vores PDF2DWG-modul kan du oprette en DWG-fil, der importerer dataene fra en PDF-vektorfil. Derefter kan du bruge denne DWG-fil som en standard iCADMac-tegning. PDF-filer, der er redigeret på iPad, kan importeres og konverteres til DWG-filformatet til iCADMac. Dette er et nyttigt og tidsbesparende værktøj, for eksempel til import af PDF-komponenttegninger, der let kan findes på internettet.®

Design Center

Øg din produktivitet ved nemt at dele indhold mellem filer. Du kan gennemse din computer eller dit netværk for at finde nyttigt indhold til brug i din tegning som blokke, referencetegninger, billeder, lag, ark, stilarter og meget mere.

SheetSet

Paletten Sheet Set Manager opretter, organiserer og administrerer tegneark i et tegnearksæt.
– SHEETSET viser paletten Sheet Set Manager. HIDESHEETSET skjuler paletten.
– NEWSHEETSET åbner guiden Opret tegnearksæt, som giver dig mulighed for at oprette tegnearksæt baseret på eksisterende tegninger, der indeholder ark.
– OPENSHEETSET indlæser tegningsarksæt (.dst-fil) i paletten Sheet Set Manager.

Parametrisk tegning

Avanceret oprettelse Parametrisk tegning er en teknologi til design med begrænsninger, som er begrænsninger og foreninger, der binder til 2D-enheder. iCADMac tilbyder to typer begrænsninger:
– Geometrisk: til styring af objekters forhold i forhold til hinanden
– Dimensionel: til styring af afstand, længde, vinkel og radiusværdier for objekterog redigering af ledere.
 MultiLeader. Opretter MultiLeaders baseret på MultiLeaderStyles.
 EditMultiLeader. Tilføjer og fjerner lederlinjer for MultiLeaders.
 MultiLeaderStyle. Opretter og styrer MultiLeaderStyles.

Gradientskravering

iCADMac kan skabe gradientluger ved at angive en luge, der bruger en jævn overgang mellem to farver eller mellem en lysere og mørkere nuance af samme farve. Gradient hatch-funktionen opretter tegninger til præsentationer direkte i iCADMac uden yderligere specifik software. Du kan også få vist tegninger, der indeholder gradientluger, der er oprettet i AutoCAD.®

Tabeller

En tabel er en samling af celler, der kan indeholde data af forskellig art, fra noter til blokke. Tabeller kan bruges til stykker, komponentlister, revisioner og tekst til at organisere og administrere oplysninger i dine tegninger. I en tabel er dataene organiseret i linjer og kolonner. Tabeller kan oprettes og tilpasses af brugeren, der kan vælge deres visning ved at definere en typografi, der senere kan anvendes på andre tabeller.

MultiLeader-kommandoer

Avanceret oprettelse og redigering af ledere.

  • Multileder. Opretter MultiLeaders baseret på MultiLeaderStyles
  • EditMultiLeader. Tilføjer og fjerner lederlinjer for MultiLeaders.
  • MultiLeaderStyle. Opretter og administrerer MultiLeaderStyles.

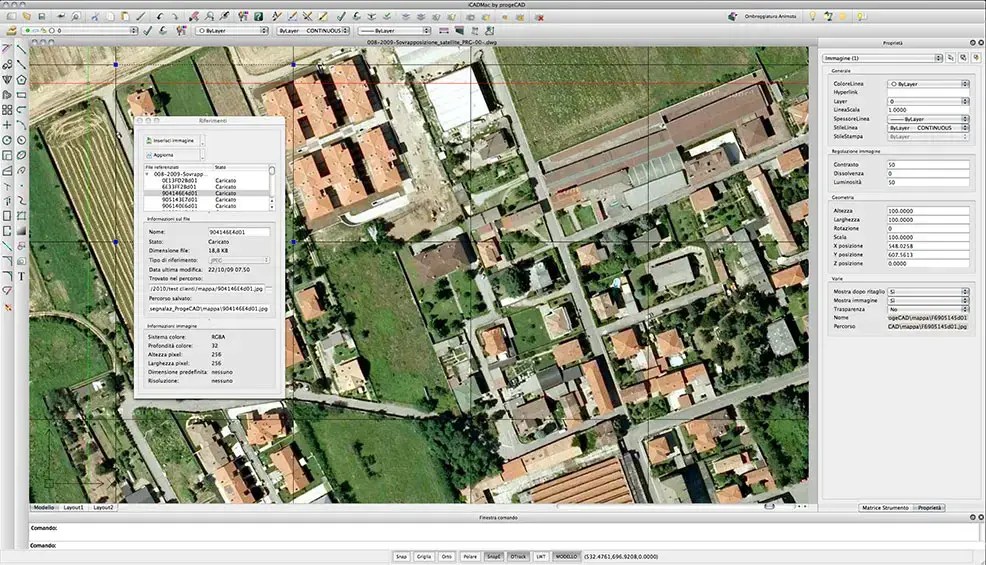

Billedindsættelse og klip

Du kan indsætte, redigere og klippe rasterbilleder (scannede billeder, fotos, billeder fra internettet osv.) på en tegning. iCADMac giver også mulighed for at vise og indsætte billeder i .jpeg, .bmp, .gif og .png formater samt billeder med polygonale klipområder.

Polygonale Viewports

I Layout kan du oprette rektangulære, polygonale og uregelmæssigt formede layoutvisningsporte. Denne funktion giver maksimal fleksibilitet, når du opretter udskriftslayout.

XREF‘er eller eksterne referencer er .dwg tegningsfiler, der henvises til i den aktuelle tegning. Når en XREF er knyttet til den aktuelle tegning, vises enhver ændring af den originale XREF-tegning på din aktuelle tegning, når du åbner den igen, eller når du genindlæser XREF-filen. En tegning kan vedhæftes som en XREF til flere tegninger, samt flere tegninger kan vedhæftes som en XREF til den samme tegning. XRIF’er kan indsættes i enten model- eller papirrum, de kan drejes, skaleres eller placeres ved et givet koordinater; XREF-lag kan være synlige eller usynlige.

Guiden Til udtrækning af data

Guiden Dataudtræk giver dig mulighed for at angive et sæt objekter eller blokke og udtrække oplysninger om egenskaber og attributter. Du kan få vist resultatet i en tabel på tegningen eller gemme det i en ekstern fil, som du kan udveksle med dine kolleger. Kommandoen ExtractData åbner guiden Dataudtrækning.

Associativ matrix

Objekter i et associativt array bevarer deres relationer. Associative mønstre giver dig mulighed for at redigere dem i deres helhed i stedet for at ændre de enkelte elementer i mønsteret. – Kommandoen Mønster er blevet udvidet, så du kan oprette associative lineære, cirkulære og stimønstre. – Den nye kommando EditPattern giver dig mulighed for at ændre formen og udseendet af associative mønstre. Du kan også redigere associative mønstre ved hjælp af specifikke EntityGrips og paletten Egenskaber.

Property Bar

The Property bar (egenskabslinjen) kan du få adgang til alle objektegenskaber på en tegning. Gennem den enkle og intuitive grænseflade kan du redigere sådanne enhedsegenskaber som farve, linjetype, lag, refererede punkter, URL osv.

Bortset fra de luger (skraveringer), der normalt er tilgængelige i et CAD-program, kan du finde over 300 yderligere lugemønstre til fliser, vægge, gulve, paneler, jord, mursten, glas, træ osv.

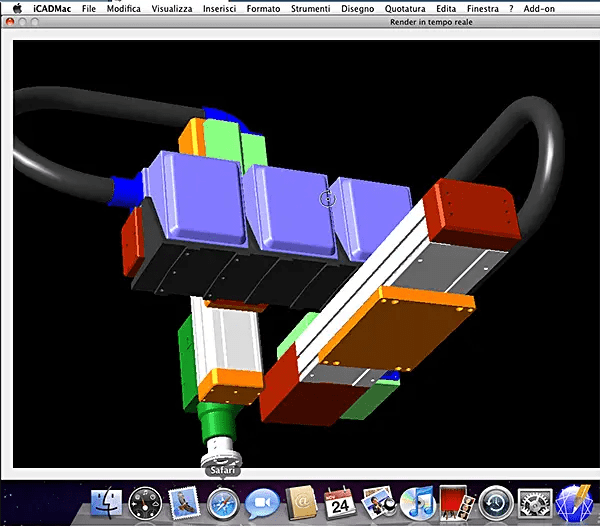

iCADMac foreslår det grundlæggende gengivelsesmodul med understøttelse af flere lys og skygge.

Multiline objekter kan bestå af op til 16 parallelle linjer, kaldet “elementer”. Multilines giver mulighed for hurtigt at oprette sådanne enheder som vægge, veje, isolering osv. Via dialogboksen iCADMac Multiline Style kan du definere forskellige multiline-stilarter.

iCADMac læser og skriver faste 3D-objekter med ACIS® Solid Modeling-bibliotekerne (det samme som AutoCAD®). Denne funktion er afgørende for dem, der beskæftiger sig med industrielt design, forme, komplekse arkitektoniske elementer og generelt for ethvert anvendelsesområde, hvor du hurtigt og nemt skal oprette komplekse tredimensionelle former. ACIS®-solids er tilgængelige takket være en underskrevet aftale med Spatial, leverandøren af den solide modelleringsteknologi til mange af de vigtigste CAD-softwareudviklere i verden. iCADMac har implementeret den komplette styring af ACIS®-solids, herunder visning, udskrivning, oprettelse og redigering. Udvekslingen af CAD-projektdata mellem anden CAD-software, der bruger ACIS® Solids (såsom AutoCAD®), er derfor en problemfri proces.

iCADLib - avancerede blokke biblioteker

Over 22.000 brugsklare blokke til byggeri, arkitektonisk, møblering, 3D-møblering, mekaniske, elektriske, elektroniske, stålprofiler og mange andre industrier. Takket være Blocks Library Management-modulet kan du hurtigt og nemt finde et symbol, du har brug for. iCADLib kan bruges til at administrere eksisterende biblioteker med symboler eller dine personlige blokke.

iCADLib indeholder adgang til Traceparts for progeCAD: Avanceret integration med progeCADs Traceparts webportal for nem styret brug af mere end 100 millioner blokke.
Direkte styret blokindføring fra nettet til dine tegninger, lige i et øjeblik.

Tilpasning

iCADMac muliggør nem redigering af menuer via brugergrænsefladen eller via XML. Softwaren understøtter Lisp og C ++ (DRX) programmeringssprog. Enkel portering af eksisterende AutoCAD®-procedurer og -applikationer.

Systemkrav

  – Apple® Mac®Pro MacBook®Pro; iMac®; Mac®mini; MacBook Air®; MacBook®
  – MacOS X v10.15 (Catalina), v11.0 (Big Sur) eller v12 (Monterey)
  – x64 Intel-processor,M1-processor
  – 4 GB RAM (8 GB anbefales)
  – 4 GB ledig diskplads til download og installation (6 GB anbefales)
  – Mac OS X-kompatibel printer
