progeCAD 2024 Nyheder

progeCAD 2024 PRO er et stærkt alternativ for tegnestuen!

progeCAD 2024 benytter nyeste IntelliCAD 11.1 kildekode, som sikrer den optimale performance og driftssikkerhed i tegnearbejdet.

Herunder finder du beskrivelsen af de mange forbedringer som udviklerne har tilført progeCAD 2024 til gavn for brugerne. progeCAD  leveres med evighedslicenser uden årlige subscription til attraktive priser.
Se også videoen om progeCAD 2024, hvor de nye funktioner bliver vist. Download fuld version og test progeCAD gratis i 30 dage.

YDEEVNE

  • Intellicad 11.1-motor
    Den seneste IntelliCAD-kildekode gør progeCAD 2024 både stabil og hurtig for tegneprocessen.

  •

progeCAD 2024: Se video

En hurtig video-gennemgang af de nye progeCAD 2024 nye funktioner. Datalink for Excel, Autodesk® Revit® 2022-filer, UCS for Solids, Flet lag, interaktivt præsentation. Forbedret Geolocation funktion osv.

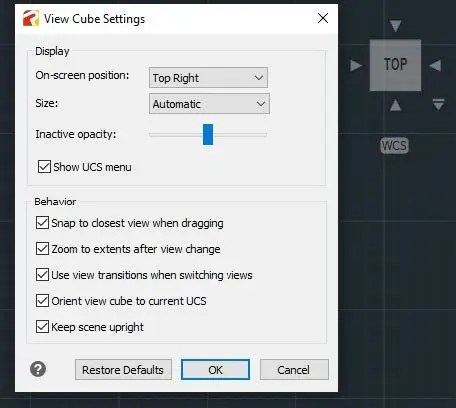

Ny kommando/funktion VIEWCUBE

View Cube er en praktisk måde at styre og manipulere modelrummets synsvinkel i progeCAD. Der kan klikkes på terningenog holdes nede for at rotere modelrummet rundt, eller siden, kanten eller hjørnet af kuben kan vælges for at flytte den til en anden visning. Der er også en rulleliste med koordinatsystemer under Vis terning. Ved hjælp af denne liste kan du vælge brugerdefinerede gemte koordinatsystemer eller nulstille og vælge WCS. Der er også en dialog til at administrere alle indstillinger for Vis kube.

Ny kommando/funktion DATALINK

Datasammenkædning er muligheden for at knytte et Microsoft Excel-regneark til en progeCAD-tabel, der er dynamisk knyttet til den eksterne fil. Det bedste ved datasammenkædning er, at eventuelle ændringer, du foretager i Excel-regnearket, opdaterer progeCAD-tabellen. Plus, hvis du Konfigurerer det på denne måde, kan du redigere tabellen, og den kan skrive tilbage til regnearket.
BEMÆRK: Funktionen DATALINK kan bruges som en enkelt kommando eller fra dialogboksen til oprettelse af tabel .

XLSIMPORT-kommandoen

Importerer direkte en .xls- eller .xlsx-fil til en ny statisk progeCAD-tabel.
De importerede data udfylder en ny tabel, der oprettes automatisk under importen, og den nye tabel formateres automatisk, så den svarer til formatet for det oprindelige regneark.

Indsætte blokeksempler i tabelceller

Når du indsætter en blok i en tabelcelle, enten kan blokken automatisk tilpasses cellens størrelse, eller cellen kan justeres for at imødekomme størrelsen på blokken. Blokke kan indsættes fra genvejsmenuen. Flere blokke kan indsættes i en celle. Hvis der er mere end én blok i en celle, skal du bruge dialogboksen Administrer celleindhold til at tilpasse den måde, celleindholdet vises på.

Ny CENTERMARK og CENTERLINE entities (NEW)

Centermærker og Centerlinjer dimensionerer referencer til centre og symmetriakser. Centermærker og Centerlinjer er associative objekter. Hvis du flytter eller ændrer de tilknyttede objekter, justeres midtermærkerne og midterlinjerne i overensstemmelse hermed.
Fra paletten Properties kan du styre deres geometri og synlighed.
Tilsidesættelse af aktuelt lag: Du kan angive et standardlag, der er forskelligt fra det aktuelle lag, ved at angive laget med systemvariablen CENTERLAYER.
ng elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Forbedret OFFSET-kommando

Tilføjede “Layer” og “Erase” indstillinger i OFFSET-kommandoen
“Erase” sletter kildeobjektet, når det er forskudt.
“Layer” bestemmer, om forskudte objekter oprettes på det aktuelle lag eller på laget af kildeobjektet.

Ny kommando MAPIINSERT - Indsættelse af flere billeder

Gør det muligt at indsætte flere billeder på samme tid (nyttigt til georefererede billeder).

Ny kommando BREAKATPOINT

Opdeler 2D-enheder såsom linjer, buer, polylinjer, uendelige linjer, stråler, splines i to enheder ved et enkelt brudpunkt. Lukkede enheder kan ikke opdeles på et enkelt brudpunkt.

Arbejde med BIM-filer:

Understøttelse af Autodesk® Revit® 2022-filer .
I ruden BIM-Proterties skal du oprette og tildele synlighedstilstande.
Select, attach, and manage .IFC og .RVT/.RFA underlag ved hjælp af Explorer.
Brug kommandoen Audit til at kontrollere, om der er fejl i . IFC-filer, der er vedhæftet som underlag.

Ny SURFEXTRACTCURVE-kommando

Opretter kurver i U- og V-retningen på en overflade eller på et 3D-fast stof. Kurverne kan være linjer, polylinjer, buer eller splines afhængigt af formen på et 3D-objekt.

Ny kommando 3DWALK

Ændrer 3D-visningen i en tegning interaktivt for at skabe udseendet af at gå gennem modellen. Administrer indstillinger med kommandoen 3DWALKFLYSETTINGS.

Ny kommando 3DFLY

Ændrer 3D-visningen i en tegning interaktivt for at skabe udseendet af at flyve gennem modellen. Administrer indstillinger med kommandoen 3DWALKFLYSETTINGS.

Ny kommando 3DPOSITIONER

Viser et visuelt hjælpemiddel eller dims, der bruges til at flytte og rotere enheder i det tredimensionelle rum.

Ny funktion til UCS-kommandoen

Nu er det muligt at vælge Solid enheder eller Surfaces der til at definere et nyt UCS.

Ny kommando AIDIMSTYLE

Giver dig mulighed for at oprette en dimensionstypografi ud fra en eksisterende dimension. Lad os sige, at du har en dimension, og du ændrer dens egenskaber ved at tilsidesætte sådanne elementer: udvidelseslinjefarve, tekstfarve, pilespidsstørrelse og tekstskrifttype. Kør bare kommandoen AIDIMSTYLE og vælg dimensionen, og der oprettes en ny stil med disse egenskaber.

Ny kommando LAYMRG - Flet lag

Du kan reducere antallet af lag i en tegning ved at flette dem. Objekter at flettet.layers are moved to the target layer, and the original layers are purged from the drawing.

Nyt eksempelark

(papir og margener) i dialogboksen Print .

Forbedret Explode-kommando - Blokfilter

Indstillingen “Blocks” er nu tilgængelig for automatisk at filtrere valgte objekter for at bevare andre objekter end blokke, såsom Array, Polylines, MTexts, etc.

Ny kommando WHOHAS

Oplysninger om tegningsbrugeren og brugen viser oplysninger om en åben tegnefil.

Du kan bruge WHOHAS til at finde ud af, hvem der har en bestemt tegnefil åben. Når du har angivet en tegnefil, vises der oplysninger, der omfatter filens fulde sti, den aktuelle brugers logonnavn, computernavn og dato og klokkeslæt, hvor tegningsfilen blev åbnet.

Forbedret APPLOAD-kommando

Opretter Startup Suites, som giver dig mulighed for at angive de brugerdefinerede applikationer, der skal indlæses automatisk, når progeCAD starter.

Nye funktioner til kommandoen PDFEXPORT (NY)

Den nye grænseflade til eksport af tegninger til PDF. Nu er det muligt at eksportere alle layouts og også modelrummet, baseret på brugervalget, for at oprette flersidede PDF-filer.

Forbedret QDIM-kommando (NY)

Opdaterede kommandoen QDIM dimension og tilføjede den nye indstilling Indstillinger for at administrere den associative dimensionsprioritet til slutpunktet eller til skæringspunktet.

Ny kommando REGENVISIBLE

regenererer kun enheder i det synlige område.

Forbedret TOOLPALETTE

Træk et objekt fra en tegning, og slip det på en værktøjspalet for at føje den tilsvarende kommando til oprettelse af objekter til værktøjspaletten.

Forbedret Geolocation funktion

Ny dialogboks til tilføjelse af en geografisk placering til en tegning.

Ny kommando GEOMAPSERVICE

Brug kommandoen GEOMAPSERVICE til at slå geografiske korttjenester til og fra. Når programmet er slukket , forhindres programmet i at få adgang til internettet for at få vist onlinekortet, og kommandoerne Markér position, Optagelsesområde og Genindlæs billede er ikke tilgængelige.

Kommandolinje Line Font [skrifttype].

Viser dialogboksen Kommandolinjeskrifttype.

Forbedret udskiftning af store skrifttyper (NY)

Nu er det muligt at vælge en erstatningsskrifttype ved at søge direkte på pc’en ved hjælp af funktionen Gennemse og ikke kun blandt de foruddefinerede valg.

Ny kommando -TABEL

Skriv -TABLE på kommandolinjen for at indsætte en tabel uden dialogboksen.

Netværkslicensgrupper

(gælder kun for NLM-licenser)
Funktionen til at tildele en medlemsgruppe til hver NLM-licens, som gør det muligt at opdele det samlede antal tilgængelige NLM-licenser i nogle uafhængige grupper. På denne måde kan licenser opdeles mellem specifikke kontorer / arbejdsgrupper.

PRÆSTATION

Hurtigere polyline vektorisering.
Kommandoen Quick selection er 2x hurtigere i store tegninger.

Mere...

o mme dem på samme tid.
o Vælg automatisk alle indlejrede objekter med redigering af blokke på stedet.
o Angiv to brudpunkter for at bryde dimensionen manuelt, når du bryder en dimension.
o Vælg højden på kegler og cylindre (som 3D-faste stoffer) ved at angive to punkter.
o Læs og importer OBJ-materiale med teksturbillede
o GRIP-forbedringer til afklippede blokke
o Ny REVERSE, Gem flere blokke. I Block Explorer skal du vælge flere blokke og højreklikke på dem for at geVender hjørnerne af valgte linjer, polylinjer, splines og helixer.
